关于LCD结构
LCD来自液晶显示器英文单词的第一个字母。它是一种无源显示组件,这意味着它们不发光,仅能靠环境光来使用。通过操纵该光,仅使用很少的功率。这使LCD成为低功耗的首选技术。
我们所有人都知道LCD的使用领域,但是它是如何工作的以及内部结构是什么,你知道吗?
显示模块由显示面板和驱动部分组成。

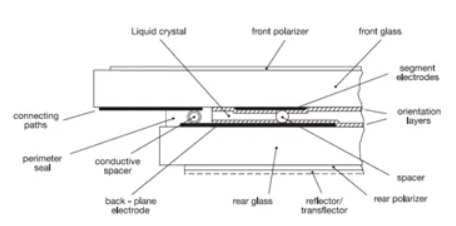

这是单色显示面板的基本结构。
液晶单元由夹在两个玻璃基板之间的液晶薄层(约3?7 um)组成,两个玻璃基板的内表面上沉积有透明电极。由于液晶层只是液体,所以它无法承受压力,因此这是两个玻璃基板之间的间隔物。

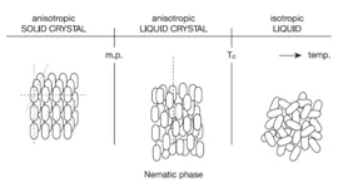

液晶是LCD的关键材料。
对于Twisted Nematic
LCD,两个表面PI相互正交摩擦,从一个表面到另一个表面形成90度扭曲。
这种螺旋结构具有控制光的能力。偏光镜应用于电池的前部,检偏器/反射镜应用于电池的后部。当随机偏振的光穿过前偏振器时,它将变为线性偏振。然后,它穿过前玻璃并被液晶分子旋转并穿过后玻璃。如果将检偏镜与偏光镜旋转90度,则光线将穿过检偏镜并反射回液晶池。观察者将看到显示器的背景,在这种情况下为反射器的银灰色。
LCD玻璃具有镀覆在玻璃基板的与液晶流体接触的每一侧上的透明电导体层,并且它们用作电极。这些电极由氧化铟锡(ITO)制成。

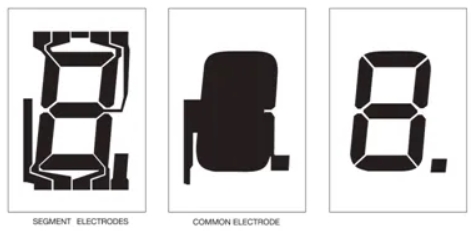

下面是典型的“ 8”电极图案。

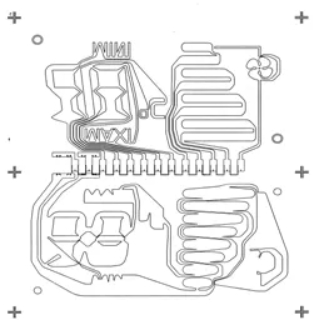

更复杂的模式,其显示原理也是一样的。
